Czujnik bezpieczeństwa na podczerwień do drzwi przesuwnych, drzwi garażowych i bram

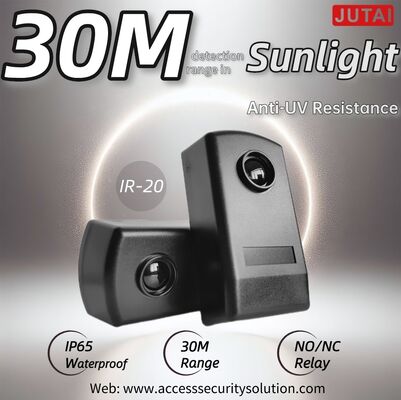

Czujnik bezpieczeństwa na podczerwień JUTAI IR-20 (zwany również fotokomórką na podczerwień, czujnikiem wiązki lub czujnikiem IR) to profesjonalne rozwiązanie do wykrywania wiązki, zaprojektowane w celu zwiększenia bezpieczeństwa drzwi przesuwnych, garażowych oraz bram przemysłowych/komercyjnych. Składający się z dopasowanego nadajnika (TX) i odbiornika (RX), tworzy niewidzialną wiązkę podczerwieni o zasięgu 30 metrów, która niezawodnie wykrywa przeszkody, zapobiegając uwięzieniu, kolizjom i zagrożeniom operacyjnym.

Działając na prostej, ale solidnej zasadzie wiązki, czujnik IR-20 emituje skupioną wiązkę podczerwieni z TX do RX. Gdy wiązka zostanie przerwana przez jakikolwiek obiekt – czy to osobę, pojazd, zwierzę domowe, czy śmieci – wewnętrzny przekaźnik RX uruchamia się natychmiast, wysyłając sygnał do sterownika drzwi/bramy, aby zatrzymać zamykanie, odwrócić kierunek lub wstrzymać działanie.

Wykonana z odpornego na promieniowanie UV tworzywa inżynieryjnego i gumowanej obudowy, para czujników wytrzymuje warunki zewnętrzne (kurz, deszcz, światło słoneczne) i wahania temperatury. Jest przeznaczona do ciągłej pracy 24/7 w środowiskach o dużym natężeniu ruchu lub krytycznych pod względem bezpieczeństwa, zapewniając niezawodne działanie tam, gdzie bezpieczeństwo nie może być zagrożone.

• Stopień ochrony IP55: Skutecznie chroni przed wnikaniem kurzu i strumieniami wody pod niskim ciśnieniem z dowolnego kierunku, umożliwiając bezpośrednią instalację wewnątrz i na zewnątrz bez dodatkowego osłaniania.
• Szeroka kompatybilność napięciowa: Działa na napięciu 12-24V AC/DC (niepolaryzowane), płynnie integrując się ze standardowymi zasilaczami i systemami sterowania drzwi/bram.
• Odporność na temperaturę: Działa stabilnie w temperaturach od -10°C do +60°C, dostosowując się do różnych klimatów (od zimnych zim po gorące lata) i warunków pracy.

• Wydajność na długich dystansach: Zapewnia stabilną, skupioną wiązkę podczerwieni o maksymalnym zasięgu 30 metrów, odpowiednią dla szerokich otworów drzwi/bram i dużych obszarów dostępu.
• Technologia zapobiegająca zakłóceniom: Zoptymalizowana konstrukcja optyczna minimalizuje fałszywe wyzwolenia spowodowane światłem otoczenia, deszczem lub kurzem, zapewniając dokładne wykrywanie w złożonych środowiskach.
• Intuicyjny wskaźnik stanu: RX posiada czerwoną diodę LED – wyłączoną, gdy wiązka jest nieprzerwana (normalna praca) i włączoną, gdy jest przerwana – do szybkiego wyrównania i sprawdzania stanu w czasie rzeczywistym.

• Podwójne opcje montażu: Obsługuje montaż na ścianie (3 otwory 5 mm z kołkami rozporowymi) i montaż na powierzchni metalowej (3 wkręty samogwintujące 3 mm), dostosowując się do różnych scenariuszy instalacji.
• Wszechstronne wyjście przekaźnikowe: Przekaźnik SPDT (Single Pole Double Throw) z zaciskami Common (COM, zacisk 4), Normally Closed (NC, zacisk 5) i Normally Open (NO, zacisk 6), kompatybilny z każdym sterownikiem drzwi/bramy, sterownikiem PLC lub systemem alarmowym.
• Uproszczone okablowanie: Jasne oznaczenie zacisków (TX: 1-2 do zasilania; RX: 1-3 do zasilania, 4-6 do wyjścia przekaźnikowego) zmniejsza błędy instalacyjne i oszczędza czas konfiguracji.

• Zapobieganie uwięzieniu: Spełnia krytyczne wymagania bezpieczeństwa dla automatycznych drzwi i bram, zapobiegając kolizjom i uwięzieniu osób, zwierząt domowych lub przedmiotów.
• Niezawodność klasy przemysłowej: Wysokiej jakości komponenty i solidna obudowa zapewniają długoterminową wydajność w scenariuszach o wysokiej częstotliwości użytkowania (np. centra handlowe, magazyny, kompleksy mieszkalne).

• Drzwi przesuwne: Centra handlowe, budynki biurowe, lotniska i szpitale – zapobieganie uwięzieniu podczas zamykania.
• Drzwi garażowe: Obszary parkingowe mieszkalne i komercyjne – zapewnienie bezpiecznego działania w obecności pojazdów, pieszych lub zwierząt domowych.
• Bramy przemysłowe/komercyjne: Magazyny, fabryki i kompleksy mieszkalne – wykrywanie przeszkód w celu uniknięcia kolizji podczas zamykania bramy.
• Systemy kontroli dostępu: Bezpieczeństwo obwodowe drzwi, bram i obszarów ograniczonych – uruchamianie alarmów lub odmowa dostępu po przerwaniu wiązki.
• Wejścia do budynków publicznych: Dworce kolejowe, szkoły i centra handlowe – zwiększenie bezpieczeństwa systemów automatycznych drzwi/bram o dużym natężeniu ruchu.

1. Przygotowanie montażu: Wybierz lokalizację z wyraźną linią widoczności między TX a RX. W przypadku ścian wywierć 3 otwory 5 mm i zainstaluj kołki rozporowe; w przypadku powierzchni metalowych wywierć 3 otwory 3 mm pod wkręty samogwintujące.
2. Podłączenie okablowania:
   • Podłącz zasilanie 12-24V AC/DC do zacisków TX 1 i 2.
   • Podłącz to samo zasilanie do zacisków RX 1, 2 lub 3 (dopasowane napięciowo).
   • Podłącz zaciski RX 4 (COM), 5 (NC) i 6 (NO) do sterownika drzwi/bramy lub systemu alarmowego.
3. Wyrównanie: Dostosuj pozycje TX i RX, aż czerwona dioda LED odbiornika zgaśnie, wskazując stabilne połączenie wiązki.
4. Test końcowy: Zabezpiecz przednie panele dostarczonymi śrubami. Przetestuj, przerywając wiązkę – sprawdź, czy dioda LED odbiornika włącza się i czy sterownik drzwi/bramy reaguje prawidłowo (zatrzymuje się lub odwraca).

Zwiększ bezpieczeństwo swoich drzwi i bram dzięki dalekosiężnemu, niezawodnemu czujnikowi bezpieczeństwa na podczerwień JUTAI IR-20. Skontaktuj się z nami, aby uzyskać szczegółowe specyfikacje, ceny i pomoc techniczną.
