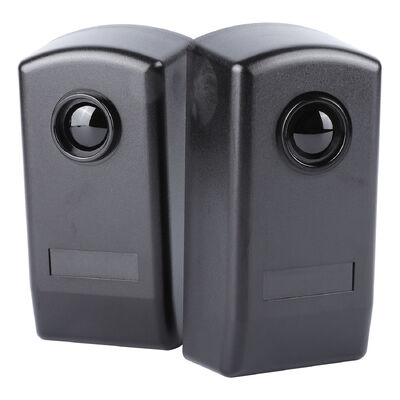

12-24V AC/DC Przemysłowe i komercyjne fotocelle podczerwone

Przegląd produktu

Główne cechy i zalety

1. Trwałość i odporność na warunki pogodowe

• IP55 Ochrona przed przenikaniem: Skuteczna ochrona przed przenikaniem pyłu i niskociśnieniowymi strumieniami wody z dowolnego kierunku, umożliwiająca bezpośrednią instalację na zewnątrz w celu zabezpieczenia obwodu i użytkowania w pomieszczeniach w trudnych warunkach przemysłowych (np.., magazyny z pyłem lub wilgocią).
• Elastyczność szerokiego napięcia: działa bezproblemowo na 12-24V AC/DC (niepolaryzowane), eliminując potrzebę specjalistycznych źródeł zasilania i łatwo integrując się ze standardowymi przemysłowymi sterownikami sterowania, panelami bezpieczeństwa komercyjnym,i systemów kontroli dostępu.
• Odporność na temperaturę: Funkcjonuje niezawodnie w temperaturze od -10°C do +60°C, dostosowując się do ekstremalnych warunków klimatycznych, od zimnych magazynów przemysłowych po gorące parkingi komercyjne na zewnątrz.

2. 30-metrowe wykrycie dalekiego zasięgu i anty-zakłócenia

• Rozszerzony zasięg wykrywania: Wysyła stabilną, skoncentrowaną wiązkę podczerwieni na odległości ponad 30 metrów (wewnątrz/na zewnątrz), obejmującą szerokie otwory (bramy przemysłowe, ładowni magazynowe) i duże przestrzenie handlowe (atrium centrów handlowych,obwodów parkingu) bez pogorszenia sygnału.
• Przeciwdziałanie środowisku: Zoptymalizowana technologia optyczna minimalizuje fałszywe wyzwalacze spowodowane światłem otoczenia (światło słoneczne, oprawy fluorescencyjne), deszczem,lub pyłu krytyczne dla środowisk przemysłowych o zmiennym oświetleniu i obszarów handlowych z dużym ruchem pieszym.
• Intuicyjne informacje zwrotne o stanie: RX wyposażony jest w jaskrawo czerwony wskaźnik LED: wyłączony, gdy wiązka jest bez przeszkód (normalna eksploatacja) i włączony, gdy jest przerywana.Umożliwia to technikom szybkie ustawienie czujnika podczas instalacji i rozwiązywanie problemów w czasie rzeczywistym.

3Uniwersalna integracja i bezproblemowa instalacja

• Wszechstronne wyjście przekaźnika: wyposażone w relé podwójnego rzutu (SPDT) z jednym biegunem, w tym terminale Common (COM, terminal 4), Normally Closed (NC, terminal 5) i Normally Open (NO, terminal 6).Ten uniwersalny projekt zapewnia zgodność z każdym blokadą bezpieczeństwa maszyn przemysłowych, system alarmowy lub automatyczny sterownik drzwi/bram.
• Rozwiązania podwójnego montażu: Wspiera montaż ścienny (3x 5 mm otwory wiertnicze z kotwiczkami śrubkowymi) w budynkach komercyjnych oraz montaż powierzchni metalowych (3x 3 mm śruby samodzielnie wyciągające się) w urządzeniach przemysłowych lub konstrukcjach metalowych,dostosowanie się do różnych scenariuszy instalacji.
• Uproszczone podłączenie i oznakowanie: Wyraźne oznakowania końcowe (TX: 1-2 dla mocy; RX: 1-3 dla mocy, 4-6 dla wyjścia przekaźnika) zmniejszają błędy instalacyjne, oszczędzając czas techników zarówno w środowiskach przemysłowych, jak i handlowych.

4Projektowanie ukierunkowane na bezpieczeństwo do zastosowań przemysłowych i handlowych

• Zapobieganie wtargnięciom na obwód: tworzy niewidzialną barierę bezpieczeństwa dla obwodów obiektów przemysłowych, granic nieruchomości handlowych lub obszarów objętych ograniczeniami (np. pomieszczenia serwerowe, magazyny zapasów),uruchamianie alarmów w przypadku naruszenia.
• Bezpieczeństwo maszyny: Funkcjonuje jako czujnik bezpieczeństwa dla maszyn przemysłowych (przewoźniki, linie opakowaniowe) i urządzeń handlowych (automatyczne drzwi, bariery parkingowe),zapobieganie uwięzieniu lub zderzeniu poprzez zatrzymanie pracy przy wykryciu przeszkód.
• Niskie zużycie energii: TX max prąd operacyjny ≤25mA i RX max prąd operacyjny ≤35mA, zapewniając efektywność energetyczną dla 24/7 pracy w zakładach przemysłowych i budynkach komercyjnych.

Specyfikacje techniczne

Typowe zastosowania

Bezpieczeństwo przemysłowe

• Ochrona obszaru fabryki: Niewidzialne bariery wiązki dla ścian obiektów, ogrodzeń lub wejścia do doku załadunkowego, wywołujące alarmy o nieuprawnionym dostępie.
• Zabezpieczenia magazynowe: czujniki bezpieczeństwa dla systemów przenośnikowych, automatycznych systemów magazynowania i odbioru (ASRS) oraz maszyn opakowaniowych, które zatrzymują pracę, gdy pracownicy lub przeszkody znajdują się w strefie zagrożenia.
• Automatyka bram przemysłowych: wykrywanie dużych bram fabrycznych lub punktów dostępu do pojazdów, zapobieganie zamykaniu bram pojazdów lub sprzętu.

Bezpieczeństwo handlowe i kontrola dostępu

• Bezpieczeństwo w centrach handlowych i handlu detalicznego: Ochrona obszaru w tylnych pomieszczeniach, pomieszczeniach magazynowych lub wejściach do sklepu po godzinach pracy.
• Bezpieczeństwo parkingu i garażu: wykrywanie przeszkód dla automatycznych barier parkingowych i drzwi garażowych, zapobiegające zderzeniom z pojazdami lub pieszymi.
• Do budynku biurowego i kompleksu handlowego dostęp: czujniki bezpieczeństwa dla automatycznych drzwi przesuwnych, wejścia do obszarów zamkniętych i lobby wind, zwiększające bezpieczeństwo najemców i gości.
• Ochrona szpitali i placówek publicznych: Nieprzykrętne wykrywanie wyjściach awaryjnych, pomieszczeń z zapasami medycznymi lub obszarów o wysokim poziomie bezpieczeństwa (np. centra danych w budynkach biurowych).

Wskazówka dotycząca instalacji i okablowania

1. Przygotowanie do montażu: Wybierz miejsce, w którym linii widzenia między TX a RX jest bez przeszkód. W przypadku montażu ściennego (budynki handlowe) wiercić otwory o wymiarach 3x 5 mm i zainstalować kotwice śruby;dla powierzchni metalowych (przemysłowy sprzęt), wiercenie otworów o wymiarach 3 x 3 mm do samodzielnych śrub.
2. Połączenie przewodowe:
   • Podłącz zasilanie 12-24V AC/DC do końcówek TX 1 i 2.
   • Podłącz ten sam zasilacz do końcówek RX 1, 2 lub 3 (odpowiadających napięciu znamionowemu).
   • Podłącz terminaly RX 4 (COM), 5 (NC) i 6 (NO) do panelu zabezpieczającego, PLC lub kontrolera dostępu.


3. Zrównanie: Ustaw pozycje TX i RX do czasu wyłączenia czerwonej diody LED RX, co wskazuje na stabilne połączenie wiązki.
4. Ostateczne badanie: Zabezpieczyć przednie panele za pomocą dostarczonych śrub. Sprawdzić czujnik poprzez przerwanie wiązki, sprawdzić włączenie diody RX i prawidłową reakcję podłączonego systemu (alarm, sterownik drzwi, maszyny).

Dlaczego wybrać fotocelę JUTAI IR-20?

• Dostosowanie do dwóch scen: Dostosowane zarówno do wytrzymałości przemysłowej, jak i komercyjnej wszechstronności, eliminując potrzebę oddzielnych czujników dla różnych środowisk.
• Wiarygodność na dłuższą metę: zasięg wykrywania 30 metrów obejmuje duże przestrzenie, zmniejszając liczbę czujników potrzebnych do ochrony obwodu lub ochrony bezpieczeństwa.
• Bezpieczeństwo opłacalne: wydajność przemysłowa w konkurencyjnej cenie, obniżając ogólne koszty bezpieczeństwa i systemów bezpieczeństwa dla przedsiębiorstw.
• Powszechna zgodność: Współpracuje ze wszystkimi głównymi przemysłowymi PLC, panelami bezpieczeństwa handlowego i systemami kontroli dostępu, ułatwiając integrację z istniejącą infrastrukturą.
• Wiarygodne wsparcie marki: Opracowany przez Shenzhen JUTAI Comm Co., Ltd., profesjonalnego dostawcę komponentów bezpieczeństwa przemysłowego i handlowego, z globalnym wsparciem technicznym i gwarancją jakości.
