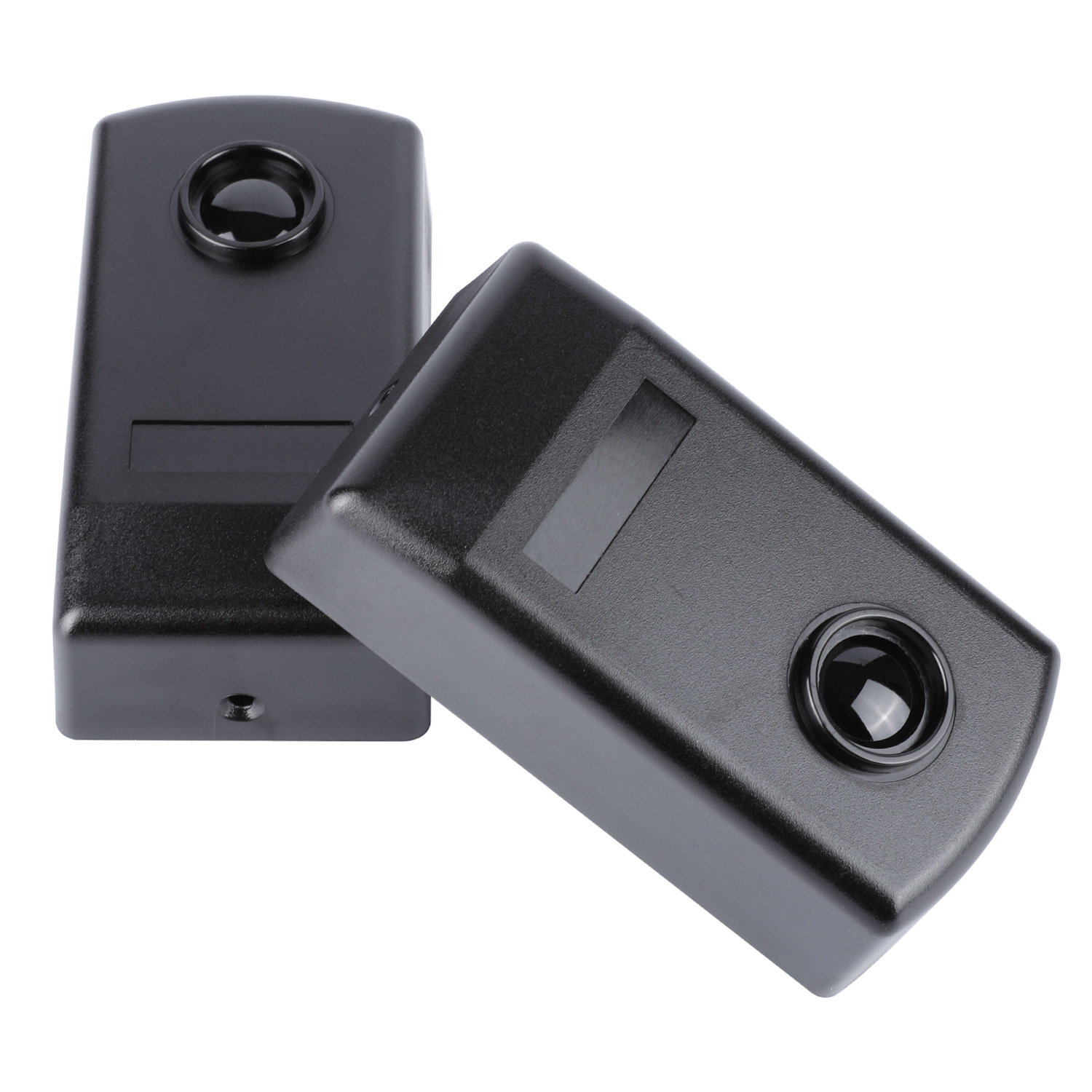

Odporny na działanie pogody czujnik wiązki IR

Przegląd produktu

Główne cechy i zalety

1. IP55 Przeciwdziałanie pogodowi i wytrzymała konstrukcja

• IP55 Ochrona przed przenikaniem: Całkowicie osłania przed przenikaniem pyłu i niskociśnieniowymi strumieniami wody z dowolnego kierunku, umożliwiając bezpośrednią instalację na zewnątrz dla barier antybieglarskich bez dodatkowych obudowań.
• Odporność na promieniowanie UV i korozję: Trwałe obudowy są odporne na degradację spowodowaną przez słońce i trudne warunki pogodowe, utrzymując wydajność w warunkach deszczu, śniegu lub wysokiej wilgotności, co jest niezbędne dla bezpieczeństwa przez cały rok.
• Przystosowanie do dużych temperatur: Funkcjonuje niezawodnie od -10°C do +60°C, przystosowując się do różnych klimatów (od zimnych obszarów mieszkalnych po gorące parkingi komercyjne).

2. 20-metrowy stabilny system wykrywania włamań

• Bezpieczeństwo na duże odległości: Wysyła skupiony, spójny wiązek podczerwieni na długości 20 metrów (w pomieszczeniach wewnętrznych i zewnętrznych), pokrywając szerokie luki (ogrody podwórkowe, wejścia do budynków lub otwory bram przemysłowych) bez utraty sygnału.
• Technologia przeciwdziałająca zakłóceniomOptyczna konstrukcja optyczna minimalizuje fałszywe alarmy spowodowane światłem otoczenia (bezpośrednie światło słoneczne, światła uliczne), deszczem,lub pyłu, eliminując niepotrzebne sygnały alarmowe i zapewniając wiarygodne działania antywłamaniowe.
• Intuicyjny wskaźnik stanu: RX wyposażony jest w jaskrawo czerwoną diodę LED: wyłączoną, gdy wiązka jest niezakłócona (normalny stan bezpieczeństwa) i włączoną, gdy jest przerywana.Umożliwia to szybkie wyrównanie podczas instalacji i natychmiastowe rozwiązywanie problemów dla zespołów bezpieczeństwa.

3Powszechna integracja dla antywłamaniowej i kontroli dostępu

• Wszechstronna kompatybilność mocy: Działa na 12-24V AC/DC (niepolaryzowane), w pełni integruje się ze standardowymi panelami alarmowymi antywłamaniowymi, systemami kontroli dostępu, automatycznymi sterownikami bram,i sterowników sterowania sterowanymi (PLC) bez specjalistycznych źródeł zasilania.
• Wyjście przekaźnika SPDT: wyposażony w terminale Common (COM, terminal 4), Normally Closed (NC, terminal 5), oraz Normally Open (NO, terminal 6), zapewniające kompatybilność ze wszystkimi głównymi urządzeniami zabezpieczającymi i kontrolnymi dostępu.
• Niskie zużycie energii: maksymalny prąd TX ≤25mA i maksymalny prąd RX ≤35mA, umożliwiający energooszczędne monitorowanie bezpieczeństwa przez 24 godziny na dobę i 7 dni w tygodniu bez wysokich kosztów energii.

4Łatwa instalacja i bezpieczeństwo

• Opcje podwójnej montażu: Supports wall mounting (3x 5mm drill holes with screw anchors) for residential/commercial exteriors and metal surface mounting (3x 3mm self-tapping screws) for industrial gates or metal fences—adapting to diverse security setups.
• Uproszczone podłączenie i oznakowanie: Wyraźne oznakowania końcowe (TX: 1-2 dla mocy; RX: 1-3 dla mocy, 4-6 dla wyjścia przekaźnika) zmniejszają błędy instalacyjne, umożliwiając technikom bezpieczeństwa szybkie ustawienie.
• Zestaw odporny na zakłócenia: Panel przedni zabezpiecza się śrubami, zapobiegając nieuprawnionemu manipulowaniu.

Specyfikacje techniczne

Typowe zastosowania

Systemy antywłamaniowe

• Ochrona obwodu mieszkalnego: Niewidzialne bariery wiązki dla ogrodów, bram ogrodowych lub okien, które wywołują alarmy w przypadku nieuprawnionego wjazdu.
• Bezpieczeństwo budynków komercyjnych: Zabezpieczenie przed sklepami, wejściami z tyłu, pomieszczeniami magazynowymi lub biurami.
• Środki antywłamaniowe: wykrywanie ogrodzeń magazynowych, wejścia do doków załadunkowych lub obszarów magazynowania sprzętu

Systemy kontroli dostępu

• Zautomatyzowany dostęp do bramy: wykrywanie bezpieczeństwa drzwi garażowych dla mieszkań/handlowych, przemysłowych bram przesuwnych lub barier parkingowych, zapobiegające zamknięciu dla pojazdów/pieszących i blokowaniu nieuprawnionego dostępu.
• Dostęp do obszarów ograniczonych: niewidzialne wiązki dla pomieszczeń serwerowych, centrów danych lub biur o wysokim rygorze, które wywołują ostrzeżenia w przypadku wtargnięcia nieuprawnionego personelu do strefy.
• Dostęp do obiektów publicznych: Bezpieczeństwo obszarów zamkniętych w szpitalach, obwodów szkół lub wejścia do budynków rządowych

Wskazówka dotycząca instalacji i okablowania

1. Przygotowanie do montażu: Wybierz miejsce, w którym linii widzenia między TX a RX jest bez przeszkód (uniknij krzewów, ruchomych obiektów lub bezpośredniego światła słonecznego na RX).do powierzchni metalowych, wiercenie otworów o wymiarach 3 x 3 mm do samodzielnych śrub.
2. Panel i instalacja okablowania: Podnieść przedni panel zarówno TX, jak i RX, przeprowadzić kable przez obudowę i podłączyć w następujący sposób:
   • Podłącz zasilanie 12-24V AC/DC do końcówek TX 1 i 2.
   • Podłącz ten sam zasilacz do końcówek RX 1, 2 lub 3 (odpowiednie napięcie).
   • Podłącz terminaly RX 4 (COM), 5 (NC) i 6 (NO) do panelu alarmowego lub systemu kontroli dostępu.


3. Zrównanie: Ustawić pozycje TX i RX do czasu wyłączenia czerwonej diody LED RX (wskazującej stabilne połączenie wiązki).
4. Ostatnie badanie bezpieczeństwa: Zabezpieczyć przednie panele za pomocą zaopatrzonych śrub.

Dlaczego wybrać czujnik wiązki IR JUTAI IR-20M?

• Zaprojektowanie ukierunkowane na bezpieczeństwo: Dostosowany wyłącznie do kontroli włamywaczy i dostępu, zapewniając niezawodną wydajność tam, gdzie ochrona własności ma największe znaczenie.
• Niezawodność: klasyfikacja IP55 zapewnia nieprzerwane bezpieczeństwo w środowiskach zewnętrznych, eliminując przestoje spowodowane awariami związanymi z pogodą.
• Powszechna zgodność: Współpracuje ze wszystkimi głównymi panelami alarmowymi i systemami kontroli dostępu, ułatwiając integrację z istniejącą infrastrukturą bezpieczeństwa.
• Kosztowo efektywna ochrona: Jakość klasy przemysłowej w konkurencyjnej cenie, obniżając ogólne koszty systemu bezpieczeństwa dla domów i przedsiębiorstw.
• Zaufanie marki: Opracowany przez Shenzhen JUTAI Comm Co., Ltd., profesjonalnego dostawcę komponentów bezpieczeństwa i komunikacji, z globalnym wsparciem technicznym dla potrzeb specyficznych dla bezpieczeństwa.
