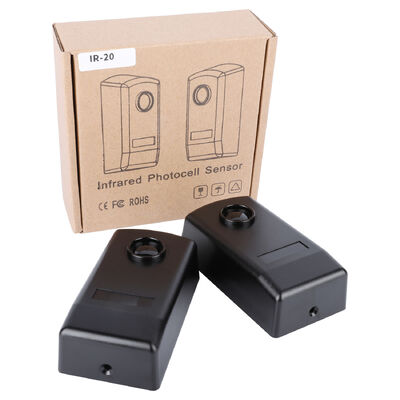

Prosta instalacja czujnika podczerwieni JUTAI IR-20 dla systemów automatyki i bezpieczeństwa drzwi

Przegląd produktu

Główne cechy i zalety (proste zainstalowanie ukierunkowane)

1. Bezproblemowa instalacja i konfiguracja

• Minimalne mocowanie narzędzi: Wspiera montaż ścienny (3x 5 mm otwory wiertnicze z kotwicami śrubowymi) i montaż powierzchni metalowych (3x 3 mm śruby samodzielne)i zewnętrzne części budynków bez modyfikacji na zamówienie.
• Wyraźne okablowanie i oznakowanieW celu wyeliminowania nieporozumień terminaly są wyraźnie oznaczone (TX: 1-2 dla mocy; RX: 1-3 dla mocy, 4=COM, 5=NC, 6=NO).Nie są potrzebne skomplikowane schematy okablowania, nawet pierwsi instalatorzy mogą wykonać połączenia w ciągu kilku minut.
• Intuicyjne dostosowanie: Wskaźnik LED RX ′ w jasnym czerwonym kolorze (wyłączony, gdy wiązka jest ustawiona, włączony, gdy jest przerywany) zapewnia informacje zwrotne w czasie rzeczywistym.Wystarczy regulować pozycje TX/RX do wyłączenia diody LED bez potrzeby narzędzi kalibracyjnych lub wiedzy technicznej.
• Panel przedni Snap-On: Panel przedni jest łatwo podnoszony w celu uzyskania dostępu do okablowania i bezpiecznie się zamyka za pomocą zaopatrzonych śrub, usprawniając końcowy etap montażu i chroniąc elementy wewnętrzne przed pyłem.

2. Odporna na warunki pogodowe i niezawodna wydajność

• IP55 Ochrona przed przenikaniem: Odporny na wtargnięcie pyłu i niskociśnieniowe strumienie wody z dowolnego kierunku, nadaje się do bezpośredniej instalacji na zewnątrz (np. na zewnątrz drzwi garażowych,wejściach handlowych) bez dodatkowych obudowań.
• Przystosowanie do dużych temperatur: działa stabilnie od -10°C do +60°C, przystosowując się do różnych klimatów, od zimnych zim do gorących lat, bez pogorszenia wydajności.
• Projekt przeciwdziałający zakłóceniom: Zoptymalizowane filtrowanie optyczne minimalizuje fałszywe wyzwalacze ze światła otoczenia (światło słoneczne, oprawy fluorescencyjne) i zanieczyszczeń środowiskowych, zapewniając stałą wydajność w ruchliwych scenariuszach automatyzacji drzwi.

3Uniwersalna kompatybilność i praktyczna funkcjonalność

• Elastyczna moc wejściowa: Działa z zasileniami 12-24V AC/DC (niepolaryzowanymi), w pełni zintegrowany ze standardowymi sterownikami drzwi, panelami alarmowymi bezpieczeństwa i systemami kontroli dostępu.
• Wszechstronne wyjście przekaźnika: wyposażone w terminale Common (COM, terminal 4), Normally Closed (NC, terminal 5) i Normally Open (NO, terminal 6), zapewniające kompatybilność ze wszystkimi głównymi urządzeniami automatycznymi i zabezpieczającymi drzwi.
• Niskie zużycie energii: maksymalny prąd TX ≤25mA i maksymalny prąd RX ≤35mA, zapewniający energooszczędną pracę przez 24 godziny na dobę bez nadmiernego zużycia energii.

Specyfikacje techniczne

Podstawowy przewodnik instalacyjny

1. Przygotuj miejsce montażu: Wybierz miejsce z czystą linią widzenia między TX i RX (uniknij przeszkód, takich jak krzaki lub sprzęt drzwiowy).do wiercenia otworów 3 x 3 mm do śrub samodzielnych.
2. Terminal okablowania dostępu: Podnieść przedni panel zarówno TX i RX, aby odsłonić bloki końcowe. Nie są wymagane narzędzia do usuwania paneli.
3. Podłącz zasilanie i sterowanie:
   • Przewód zasilania 12-24V AC/DC do końcówek TX 1 i 2.
   • Podłącz ten sam zasilacz do końcówek RX 1, 2 lub 3 (odpowiadających napięciu znamionowemu).
   • Połącz terminale RX 4 (COM), 5 (NC) i 6 (NO) z kontrolerem drzwi, panelem alarmowym lub systemem dostępu.


4. / / / / / / / / / / / / / / /: Ustawić pozycje TX i RX do czasu wyłączenia czerwonej diody RX, co oznacza stabilne połączenie wiązki.
5. Zabezpieczenie i test: Zamknij przednie panele i przymocuj je za pomocą dostarczonych śrub.

Typowe zastosowania

• Drzwi garażowe: Zapobiega uwięzieniu ludzi, zwierząt domowych lub przedmiotów podczas zamknięcia, zwiększając bezpieczeństwo w domu.
• Komercyjne drzwi przesuwne: Zapewnia bezpieczną obsługę w centrach handlowych, sklepach detalicznych i budynkach biurowych: zapobiega zamknięciu drzwi przed pieszymi.
• Automatyka bram przemysłowych: wykrywa pojazdy lub przeszkody na drodze przemysłowych bram przesuwnych lub barier parkingowych.
• Bezpieczeństwo obszaru: Stwarza niewidzialne bariery wiązki dla ogrodzeń podwórkowych, obwodu biurowego lub stref o ograniczonym dostępie, wywołując alarmy o nieuprawnionym wejściu.
• Wjazdy do obiektów publicznych: Zwiększa bezpieczeństwo automatycznych drzwi w szpitalach, szkołach i na dworcach kolejowych, gdzie łatwość montażu i niezawodność są kluczowe.

Dlaczego wybrać JUTAI IR-20 Simple Install Infrared Sensor?

• Nie potrzeba specjalistycznej wiedzy: Bezproblemowe montaż, okablowanie i ustawienie sprawiają, że instalacja jest dostępna zarówno dla entuzjastów DIY, jak i profesjonalnych techników.
• Trwałe i wszechstronne: IP55 i szeroki zakres temperatur zapewniają wydajność w scenariuszach automatyzacji drzwi wewnętrznych i zewnętrznych.
• Powszechna zgodność: Funkcjonuje ze wszystkimi głównymi sterownikami drzwi i systemami bezpieczeństwa, zmniejszając złożoność integracji.
• Bezpieczeństwo opłacalne: Jakość klasy przemysłowej w konkurencyjnej cenie, obniżając ogólne koszty systemu dla gospodarstw domowych i przedsiębiorstw.
• Zaufanie marki: Opracowany przez Shenzhen JUTAI Comm Co., Ltd., profesjonalnego dostawcę komponentów automatyki i bezpieczeństwa z globalnym wsparciem technicznym.
