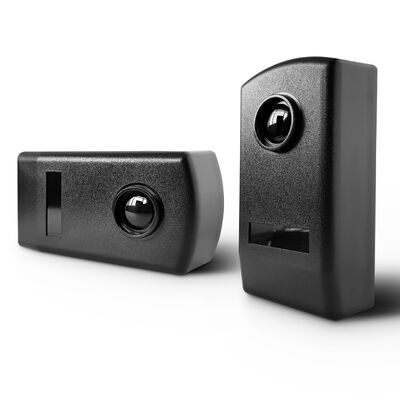

IR-20 Infraczerwony czujnik fotoceluł z ochroną IP65 zakres wykrywania 20 m i interferencja anty-UV dla automatycznych bram
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JUTAI |
| Orzecznictwo | CE |
| Numer modelu | IR-20 |
| Dokument | IR-20.pdf |
| Minimalne zamówienie | 1 |
| Cena | negotiable |
| Szczegóły pakowania | Rysunek |
| Czas dostawy | 5 - 8 dni roboczych |
| Zasady płatności | T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay |
| Możliwość Supply | 1000 sztuk miesięcznie |
Szczegóły Produktu
| Zasada wykrywania | Wykrywanie wiązki podczerwieni | Temperatura pracy | -30℃ do +60℃ |
|---|---|---|---|
| Ocena ochrony | IP65 | Maksymalny zasięg wykrywania | 20 m Wewnątrz lub na zewnątrz |
| Zasilanie | 12/24VAC/VDC | Styk przekaźnika | Maks. 500 mA przy 48VAC/DC |
| Podkreślić | Czujnik fotokomórki na podczerwień do automatycznych bram,Czujnik fotokomórki z ochroną IP65,Czujnik fotokomórki odporny na zakłócenia UV |
||
opis produktu
Infraczerwony czujnik fotocząsteczek z ochroną IP65 przeciwdziałającą zakłóceniom UV dla automatycznych bram
Przegląd produktu
DC12V/24V Home Surveillance Infrared Beam Motion Detector posiada certyfikat CE.
Kluczowe cechy
- Czujnik fotocelli o promieniu przejściowym w zakresie podczerwieni do ochrony bezpieczeństwa bram i barier
- Maksymalny zakres wykrywania 20 m dla zastosowań wewnętrznych i zewnętrznych
- Zasilanie 12/24VAC/VDC do elastycznej instalacji
- IP65 ulepszona ochrona zewnętrzna dla środowisk dostępu do bram
- Silna odporność na interferencje światła i UV dla Zjednoczonych Emiratów Arabskich i regionów o wysokich temperaturach
- Funkcja synchronizacji AC obsługuje dwie pary pracujące ściśle bez zakłóceń
- Wyjście przekaźnika NO / NC / COM dla łatwego połączenia z sterownikami bram
- TX wymaga tylko wejścia zasilania, RX zapewnia wejście zasilania i wyjście przekaźnika
- Kompaktna czarna obudowa odpowiednia do automatycznych bram i barier parkingowych
- Wskazanie stanu diody LED na odbiorniku do ustawienia i rozwiązywania problemów
Scenariusze zastosowania
- Automatyczne bramy przesuwne
- Wrota swingowe
- Drzwi garażowe
- Bramy bariery parkingowej
- Wjazdy do pomieszczeń mieszkalnych
- Kontrola dostępu do budynków handlowych
- Ochrona bezpieczeństwa bram przemysłowych
- Wykrywanie bezpieczeństwa bram zewnętrznych w regionie Zjednoczonych Emiratów Arabskich i Bliskiego Wschodu
Parametry techniczne
| Model | IR-20M |
| Rodzaj produktu | Infraczerwony czujnik fotoceluł |
| Zasada wykrywania | Wykrywanie promieniowania w podczerwieni |
| Struktura czujnika | nadajnik TX + odbiornik RX |
| Zasilanie | 12/24VAC/VDC |
| Synchronizacja AC | Wspierane, tylko z 12/24VAC |
| Maksymalny zakres wykrywania | 20 m Wewnątrz lub na zewnątrz |
| Ocena ochrony | Wersja ulepszona IP65 |
| Odporność na zakłócenia świetlne | Przeciwko silnemu świetle i UV interferencji |
| Odpowiednie środowisko | Zjednoczone Emiraty Arabskie / Bliski Wschód / Obszary zewnętrzne o wysokich temperaturach |
| Temperatura pracy | -10°C do +60°C |
| Maksymalny prąd TX | 25 mA |
| Max RX Prąd roboczy | 35 mA |
| Maksymalny kontakt przekaźnika | Maksymalnie 500mA przy 48VAC/DC |
| Wyjście przekaźnika | NO / NC / COM |
| Status odbiornika LED | LED wskazuje przerwę wiązki i odpowiedź przekaźnika |
| Rodzaj instalacji | Na ścianie |
| Kolor obudowy | Czarne |
| Zastosowanie | Drzwi przesuwne, drzwi swingowe, drzwi garażowe, bariery, system kontroli dostępu |
| Pakiet | Karton |
| Marka | JUTAI |
| Pochodzenie | Chiny |
Obrazy produktów
Definicja okablowania
| Terminal 1 TX | 12/24VAC/DC Wprowadzenie mocy |
| Terminal 2 | +12VAC/DC |
| Terminal 3 | +24VAC/DC |
| Terminal 1 RX | 12/24VAC/DC Wprowadzenie mocy |
| Terminal 2 RX | +12VAC/DC |
| Terminal 3 RX | +24VAC/DC |
| Terminal 4 RX | COM / Wspólne |
| Terminal 5 RX | NC / Zazwyczaj zamknięte |
| Terminal RX 6 | NIE / Normalnie otwarte |
Instrukcje instalacji
- Dostęp do wnętrza poprzez podnoszenie przedniego panelu fotoceluły
- Wprowadź kable do wyznaczonych otworów i mocno przymocować podstawę do ściany
- Wybierz odpowiednie metody mocowania na powierzchniach ściennych lub metalowych
- Połączenie kabli i zasilania w określonym zakresie napięcia (12-24V DC/AC)
- Prawidłowe wyrównanie fotoceluły - czerwona dioda LED powinna pozostać wyłączona, gdy jest prawidłowo skonfigurowana
- Sprawdź odpowiedź przekaźnika poprzez przerwanie promieniowania podczerwonego
- Wymiana przedniego panelu i zabezpieczyć za pomocą dostarczonych śrub
Zalety i cechy
- Bezproblemowa integracja z różnymi systemami sterowania drzwiami
- Elastyczne rozwiązania montażowe, w tym integracja krawędzi drzwi
- Niezawodne środki bezpieczeństwa dla automatycznych drzwi i bram
- Uniwersalny zakres zastosowań w różnych środowiskach
- Możliwości precyzyjnego wykrywania w celu zapobiegania wypadkom
- Wydajność przy niskim zużyciu energii
- Trwałość w trudnych warunkach z klasyfikacją wodoodporności IP67
Jutai IR-20 Infrared Beam Sensor jest najwyższym w zakresie bezpieczeństwa i wydajności w różnych zastosowaniach.i przyjazny dla użytkownika proces instalacji, IR-20 zapewnia niezrównaną wydajność w zapewnianiu bezpieczeństwa i wygody w różnych środowiskach,umacnianie jego roli jako niezbędnego elementu nowoczesnych systemów kontroli dostępu i bezpieczeństwa.
